آموزش تعمیر بخاری برقی

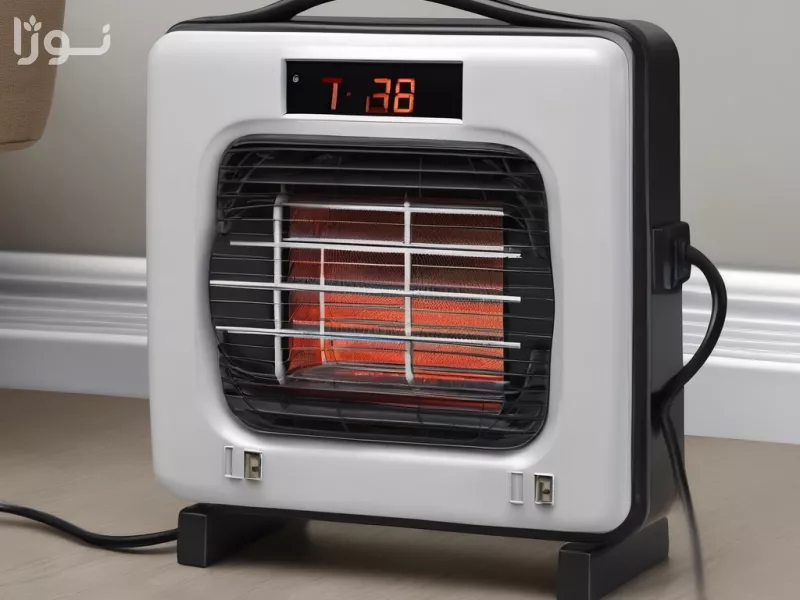

بخاری برقی

بخاری برقی دستگاهی است که انرژی الکتریکی را به انرژی گرمایی تبدیل می کند.و به علت نداشتن آلودگی سوختی در محیط های کوچک به ویژه حمام ها مورد استفاده فراوان دارد.این بخاری ها معمولا از قسمتهای زیر تشکیل شده اند:

۱ - بدنه ۲ - شبکه محافظ ۳ - کلید با) لامپ یا بدون لامپ خبر ( ۴ - سیم های رابط ۵ - عایق نسوز ۶ – المنت ۷ – عایق چینی نر و ماده ۸ - پایه فلزی نگهدارنده المنت ۹- ترمینال چینی

تعداد المنت در بخاری ها متفاوت بوده و در انواع مختلف ساخته می شود.جنس المنت از کرم نیکل یا کرم آلومینیوم می باشد.

انواع المنت ها عبارتند از:

الف - المنت با حفاظ شیشه ای ب - المنت پیچیده شده بدور سرامیک یا آجر نسوز ج - المنت میله ای که سیم مقاومت آن از درون مهره های چینی عبور کرده وروی آنها از فلز پوشانده و جهت استفاده در حمام مفید می باشد.



مدار الکتریکی بخاری – در نقشههای زیر دو نمونه از مدار بخاری سه المنته با دو کلید لامپ دار وسه کلید لامپ دار دیده میشود.



سرویس و نگهداری بخاری :

۱ - از وارد آوردن ضربه های شدید به بخاری و زمین زدن آن جدا خود داری نمایید. این امر بویژه در بخاریهای با المنت شیشه ای سبب میشود که سیمهای مقاومت در قسمتی درون شیشه جمع شده وبه هم متصل گردد وموجب کم شدن مقاومت وسوختن آن شود.

۲ – از سر رفتن غذا و ریختن آب روی بخاری جلو گیری نمایید.

۳ – چون جریان مصرفی بخاری ها بالاست لذا از پریز ، دو شاخه وسیم های رابط دارای آمپر

بالا استفاده نمایید.

۴ - دوشاخههای زنگ زده و اکسیده شده ایجاد حرارت و جرقه نموده موجب آتش سوزی می شود آنها را تمیز یا تعویض نمایید.

۵ - بخاری هایی که در حمام نصب میشود حتما باید دارای سیم ارت باشد.



چگونه بخاری برقی را تعمیر کنیم



عیب یابی و تعمیر بخاری برقی :

-

عیب ۱ – بخاری روشن نمی شود.

علت ۱ - پریز اصلی برق ندارد.



رفع عیب ۱ – بوسیله قسمت ولتاژ آوامتر رنج ۲۵۰ ولت ) بودن ولتاژ در پریز را تست می

کنیم در صورت نبودن ولتاژ عیب بررسی ورفع عیب می شود.

عیب -۲ بخاری روشن نمی شود.

علت ۲ – دو شاخه یا سیم رابط دچار پارگی ونقص شده است.

رفع عیب ۲ - دو سیم ورودی به ترمینال اصلی را جدا و به یکدیگر متصل می سازیم سپس رابط های آوامتر (رنج Rx۱ ) را به آنها وصل نموده و در صورت سالم بودن ،عقربه سریع منحرف می شود . در غیر این صورت ابتدا دو شاخه بازدید وسپس کابل بررسی می شود تا عیب مشخص وبرطرف گردد.

عیب ۳ بخاری روشن نمی شود.

علت ۳ نول اصلی مدار پس از ترمینال قطع شده است.

رفع عیب - هر مصرف کننده در جریان تکفاز به فاز ونول احتیاج دارد تاقادر به انجام کار باشد. هر گاه توسط فاز متر پس از روشن نمودن کلید هر دو پایه المنت ها فاز داشته باشند مشخص است که نول مدار قطع است. زمانی میتوان گفت نول اصلی قطع شده که علاوه بر المنت ها لامپهای کلید نیز روشن نشود . اما اگر لامپها روشن می شوند فقط نولی که بطرف المنت ها کشیده شده ،قطع است.

عیب ۴ بخاری روشن نمی شود.

علت ۴ فاز اصلی مدار پس از ترمینال قطع است.

رفع عیب ۴- همانگونه که بودن فاز درهر دو پایه مصرف کننده بیانگر قطع شدن نول است اگر در استفاده از فازمتر هر دو پایه نول باشند (لامپ فازمتر روشن نشود) فاز قطع شده است .باید مدار را از برق پریز جدا نموده و بتوسط آوامتر (Rx۱ ) همه اتصالات . وسیم های رابط را بررسی

نمود تا محل عیب مشخص و ترمیم گردد.







PowerEn.ir

عیب ۵ - بخاری روشن نمی شود.

علت ۵ - کلید خراب است.

رفع عیب ۵ - عموما در کلیدهای دو پل وسه پل از یک ریل مشترک برای رساندن فاز به ورودی کلیدها استفاده کنند که در نقشههای ارایه شده نیز با خط پر مشخص است .اگر این می ریل بنا به علتی دچار مشکل شود و یا فاز ورودی به ریل جدا شود المنت ها و لامپ ها روشن نمی شوند. بندرت اتفاق می ا افتد کلید آنچنان آسیب کلی ببیند که هر سه پل بصورت همزمان از عملکرد متوقف شوند . معمولا برای تست کلید از آوامتر (Rx۱ ) استفاده میشود.ابتدا بخاری را از برق جدا نموده سپس رابطهای آوامتر را به کلید مرتبط ساخته با قطع و وصل کلید ،عقربه منحرف شده وبجای خود باز می گردد.

عیب ۶ - بخاری روشن نمی شود.

علت ۶ - المنت ها قطع شده اند.

رفع عیب ۶ – در بخاریهای چند المنته بندرت اتفاق می ا افتد که هر سه المنت در یک زمان قطع شوند و تنها زمانی میتوان به این نتیجه احتمالی رسید که بر روی المنت های در حال کار مایعی ریخته باشد. در این صورت سیمهای المنت اکسیده شده و پاره میشوند برای تست المنت از آوامتر استفاده می کنیم بخاری از برق جدا شده و بتوسط آوامتر (Rx۱ ) پایه های المنت را مورد آزمایش قرار میدهیم.اگر المنت سالم باشد عقربه منحرف شده واهم معینی رانشان می

دهد.در غیر این صورت المنت تعویض می شود.

عیب ۷ - بخاری اتصال بدنه دارد.

علت ۷ - عایق های نر و ماده چینی معیوب هستند.

-

رفع عیب ۷ – همانگونه که قبلا ذکر شد جنس این عایق ها از چینی است .بر اثر حرارت زیاد کمی ترد و شکننده شده و براثر حمل غیر اصولی بلاخص وارد آمدن ضربات به بدنه بخاری این پایه ها دچار فرسایش شده و پیچهای عبوری از آنها با بدنه فلزی ارتباط برقرار می کند...می توان گفت ۷۰ درصد اتصال بدنه در بخاریهای برقی مربوط به همین عیب است . بکمک چراغ آزمایش ۲۲۰ ولت عایق بودن تمامی پایه های المنت ها که بتوسط همین عایق های چینی به بدنه متصل هستند،بررسی میشود. با روشن شدن لامپ در تست هر کدام از پایه ها ، آن عایق ها تعویض میشوند تاعیب برطرف شود .

عیب ۸ - بخاری اتصال بدنه دارد.

.

علت ۸ – سیم های رابط با بدنه دستگاه برخورد نموده اند.

رفع عیب ۸ – معمولا" نامرغوب بودن وارنیش سبب سوختگی سیم ها می شود .سیم بدون عایق

به بدنه دستگاه متصل شده و ایجاد برق گرفتگی میکند. برای تشخیص و رفع عیب - کافیست .

های پشت بخاری بطور کامل باز بینی و نقاط آسیب دیده ترمیم گردند.
