چگونه از برق سه فاز تک فاز بگیریم
نوشته شده توسط بردیا آروین در تاریخ 1403/01/28 در دسته بندی برق کاری
هدف از تبدیل برق سه فاز به تک فاز چیست؟
انتقال از سیستم برق سه‌فاز به سیستم برق تک‌فاز یک نیاز رایج است. این نیاز معمولاً به این دلیل است که بارهای تک‌فاز نسبت به بارهای سه‌فاز کمتر هستند. به عنوان مثال، برای استفاده خانگی، معمولاً از سیستم برق سه‌فاز به تک‌فاز استفاده می‌شود، زیرا اکثر وسایل خانگی توان کمی مصرف می‌کنند و بنابراین تک‌فاز گزینه‌ای مناسب‌تر است.
در حالی که سیستم سه‌فاز برای راه‌اندازی ماشین‌آلات سنگین مفید است، تغییر به سیستم تک‌فاز می‌تواند برای مصارف خانگی منطقی‌تر باشد. با استفاده از تجهیزات مناسب، می‌توانید به سادگی این تغییر را اعمال کنید. اگر به چنین تغییری نیاز دارید، ادامه مطلب را مطالعه کنید.
برق سه‌فاز چیست؟
سه‌فاز نوعی سیستم برق متناوب (AC) است که از سه سیم فاز و یک سیم نول تشکیل شده است. در این سیستم، همه فازها دارای ولتاژ و دامنه یکسانی هستند و بین هر فاز اختلاف فاز ۱۲۰ درجه وجود دارد.
سیستم سه‌فاز به‌طور عمده برای مصارف صنعتی استفاده می‌شود، زیرا توان بیشتری را نسبت به سیستم‌های تک‌فاز منتقل می‌کند. این ویژگی باعث می‌شود که سیستم سه‌فاز برای تأمین نیروی الکتریکی ماشین‌آلات سنگین و بارهای بزرگ بسیار مناسب باشد.
تک‌فاز چیست؟
تک‌فاز نوعی سیستم برق متناوب (AC) است که تنها از یک سیم زنده و یک سیم نترال استفاده می‌کند. در این سیستم، تنها یک فاز جریان الکتریکی را منتقل می‌کند، به این معنی که تنها یک سیم فعال وجود دارد که جریان را حمل می‌کند.
سیستم تک‌فاز معمولاً برای مصارف خانگی و بارهای کوچک مناسب است، زیرا اکثر وسایل خانگی مانند لامپ‌ها، یخچال‌ها و سایر تجهیزات کم‌مصرف به توان کمتری نیاز دارند. این نوع سیستم به‌خاطر سادگی و هزینه کمتر نسبت به سیستم‌های سه‌فاز، در بسیاری از کاربردهای روزمره مورد استفاده قرار می‌گیرد.
آیا سه‌فاز بهتر از تک‌فاز است؟
زمانی که به حجم بارهای الکتریکی فکر می‌کنیم، سیستم سه‌فاز معمولاً بهتر از سیستم تک‌فاز است. این سیستم مزایای متعددی دارد:
- تأمین پایدارتر برق: سیستم سه‌فاز تأمین برق را با سرعت ثابت و بدون نوسانات زیاد انجام می‌دهد، در حالی که سیستم تک‌فاز ممکن است دچار افت و افزایش ولتاژ شود.
- توان بالاتر: سیستم سه‌فاز می‌تواند سه برابر توان یک سیستم تک‌فاز را تأمین کند. این امر برای کارکرد ماشین‌آلات سنگین و بارهای بزرگ بسیار حائز اهمیت است.
- استفاده بهینه از مواد: برای انتقال قدرت معادل، سیستم سه‌فاز به مواد هادی کمتری نیاز دارد. به عنوان مثال، برای انتقال ۱۲۰ ولت برق، سیستم تک‌فاز به مواد هادی بیشتری نسبت به سیستم سه‌فاز نیاز دارد.
با این حال، برای مصارف خانگی که نیاز به توان کمی دارند، سیستم تک‌فاز می‌تواند گزینه‌ای مناسب‌تر باشد. در نتیجه، انتخاب بین سه‌فاز و تک‌فاز بستگی به نوع مصرف و نیازهای خاص دارد.

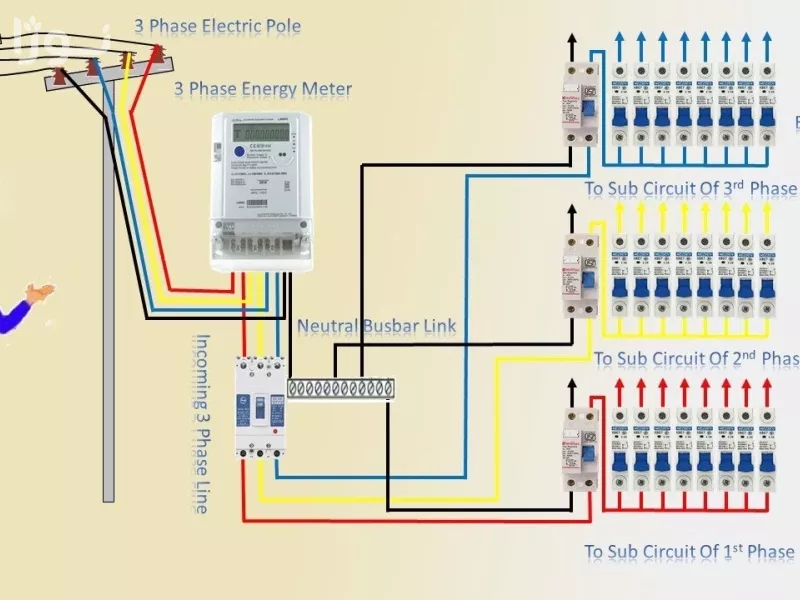

چگونه برق سه‌فاز را به تک‌فاز تبدیل کنیم
تبدیل برق سه‌فاز به تک‌فاز یک فرآیند رایج است که در بسیاری از کاربردها، به ویژه در مصارف خانگی و صنعتی، مورد نیاز است. در اینجا چند روش متداول برای این تبدیل را بررسی می‌کنیم:
1. استفاده از سیم نترال (نول)
این روش یکی از ساده‌ترین و در دسترس‌ترین روش‌ها برای تبدیل سه‌فاز به تک‌فاز است. در این روش، دو فاز از سه فاز انتخاب می‌شود و به همراه سیم نترال (نول) برای تأمین برق تک‌فاز استفاده می‌شود. با این حال، این تکنیک ممکن است در تأمین جریان مطلوب دقت کافی نداشته باشد و معمولاً برای کاربردهایی که نیاز به توان ثابت دارند، توصیه نمی‌شود.

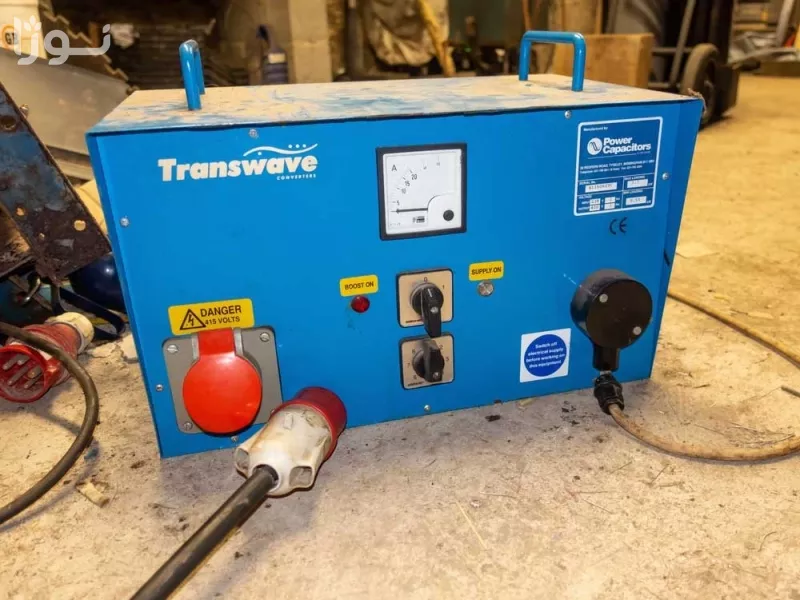

2. استفاده از مبدل فاز
مبدل فاز یک گزینه مؤثرتر برای تبدیل سه‌فاز به تک‌فاز است. در این روش، ابتدا جریان AC به DC تبدیل می‌شود و سپس با استفاده از مبدل، این جریان به یک سیستم تک‌فاز AC تبدیل می‌شود. این روش معمولاً خروجی بهتری نسبت به استفاده از نول ارائه می‌دهد و برای بارهای سنگین‌تر مناسب است.

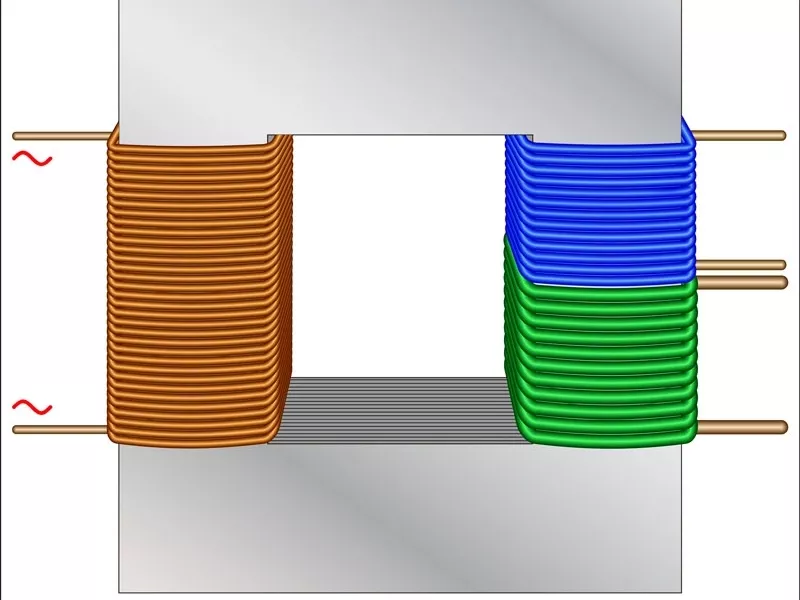

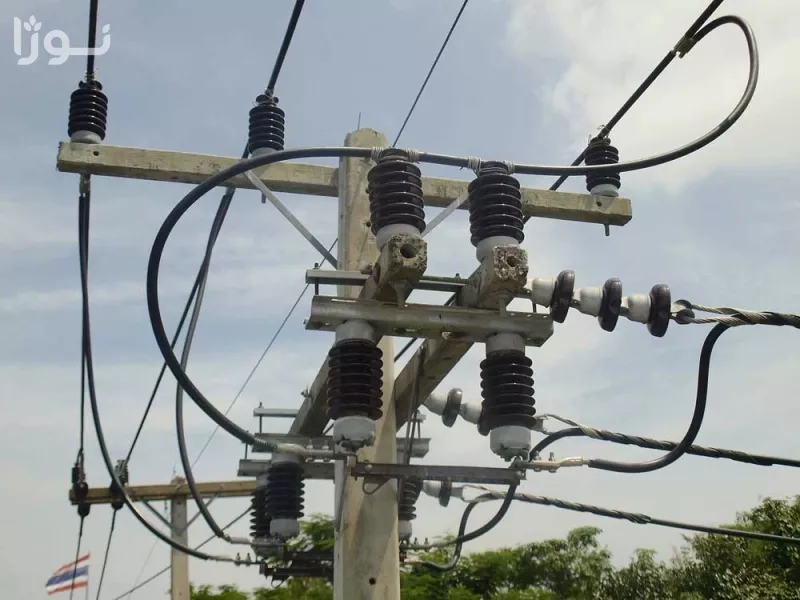

3. استفاده از ترانسفورماتور تک‌فاز
اگر قدرت مورد نظر کمتر از 5 KVA باشد، می‌توانید از یک ترانسفورماتور تک‌فاز برای تبدیل استفاده کنید. این ترانسفورماتور به سادگی ولتاژ سه‌فاز را به ولتاژ تک‌فاز تبدیل می‌کند و نیاز به تبدیل اضافی ندارد.
4. استفاده از ترانسفورماتور دلتا باز (Open Delta Transformer)
این نوع ترانسفورماتور برای تبدیل بارهای بالای 5 KVA بسیار مناسب است. طراحی آن به گونه‌ای است که می‌تواند ولتاژ سه‌فاز را به طور مؤثر به یک فاز تبدیل کند و برای کاربردهای صنعتی و سنگین ایده‌آل است.
5. استفاده از ترانسفورماتور لبلان
این ترانسفورماتور برای بارهای بالاتر از 5 KVA و ولتاژ 400 ولت طراحی شده و دقت بالایی در تبدیل ولتاژ دارد. این گزینه برای دستگاه‌هایی که به دقت در جریان نیاز دارند، بسیار مناسب است.
6. استفاده از ترانسفورماتور اسکات تی (Scott T Transformer)
این ترانسفورماتور یکی از بهترین گزینه‌ها برای تبدیل سه‌فاز به تک‌فاز است. این سیستم شامل یک ترانسفورماتور اصلی و یک ترانسفورماتور فرعی است که به صورت هماهنگ عمل می‌کنند و خروجی متوازن و پایداری را ارائه می‌دهند که برای سیستم‌هایی که به جریان تک‌فاز متناسب نیاز دارند، بسیار مناسب است.
تبدیل سه‌فاز به تک‌فاز می‌تواند با استفاده از روش‌های مختلف انجام شود. انتخاب بهترین روش بستگی به نیازهای خاص و قدرت مورد نظر دارد. با استفاده از تجهیزات مناسب و درک صحیح از هر روش، می‌توانید به راحتی این تبدیل را انجام دهید.
تبدیل برق سه فاز به تک فاز بدون استفاده از ترانسفورماتور
در ادامه، به صورت دقیق‌تر مراحل تبدیل برق سه فاز به تک فاز بدون استفاده از ترانسفورماتور را بررسی می‌کنیم.
1. تبدیل AC سه فاز به DC
1.1. پل دیود
- اجزای پل دیود: پل دیود معمولاً شامل 6 دیود است که به صورت یکسوساز سه فاز عمل می‌کنند. از دیودهای با توان بالا (مثلاً 1N1184R یا مشابه) استفاده کنید که بتوانند جریان‌های بالای سه فاز را تحمل کنند.
- نحوه کار:
- هر دیود به نوبه خود در یک سیکل سه فاز هدایت می‌شود و ولتاژ DC یکنواختی تولید می‌کند.
- خروجی این پل ولتاژ پیک DC (Vdc) به تقریباً 1.35 برابر ولتاژ RMS فاز سه فاز می‌رسد، که در اینجا حدود 500 ولت خواهد بود.
1.2. خازن صاف‌کننده
- خازن: برای کاهش نوسانات ولتاژ DC، یک خازن با ظرفیت بالا (مثلاً 1000 µF تا 10,000 µF) مورد نیاز است.
- انتخاب خازن: خازن‌ها باید با ولتاژ 600 ولت یا بیشتر انتخاب شوند تا از اضافه ولتاژها جلوگیری شود.
- نصب: خازن باید به صورت موازی با خروجی پل دیود قرار گیرد.
2. تبدیل DC به AC با استفاده از PWM
2.1. پل ترانزیستوری
- انتخاب ترانزیستور: از IGBT یا MOSFET با توان و ولتاژ مناسب (مثلاً IGBT های سری IGBT60R و MOSFET های قوی) استفاده کنید.
- پیکربندی پل: پل باید به گونه‌ای طراحی شود که دو جفت ترانزیستور به صورت موازی و دو جفت دیگر به صورت سری قرار گیرند.
2.2. میکروکنترلر
- انتخاب میکروکنترلر: می‌توانید از میکروکنترلرهای Arduino، STM32 یا PIC استفاده کنید.
- تولید سیگنال PWM:
- با استفاده از الگوریتم‌های SPWM، سیگنال‌های PWM با فرکانس مناسب (معمولاً 5 kHz تا 20 kHz) تولید می‌شوند.
- فرکانس PWM باید به گونه‌ای تنظیم شود که مناسب برای فیلتر LC باشد.
2.3. مدولاسیون سینوسی
- کد برنامه‌نویسی: میکروکنترلر باید برنامه‌نویسی شود تا سیگنال‌های PWM را با شکل موج سینوسی تولید کند. این کار معمولاً با استفاده از الگوریتم‌های مدولاسیون عرض پالس انجام می‌شود.
- بهینه‌سازی: برای جلوگیری از اعوجاج، فرکانس PWM می‌تواند بهینه‌سازی شود تا مطمئن شوید که خروجی نزدیک به سینوس خالص است.
3. فیلتر کردن خروجی
3.1. فیلتر LC
- اجزای فیلتر: فیلتر LC شامل یک سلف (به عنوان مثال 1 تا 10 mH) و یک خازن (100 nF تا 1 µF) است.
- نحوه کار: این فیلتر برای حذف فرکانس‌های کریر و صاف کردن شکل موج خروجی AC استفاده می‌شود. سلف باعث کاهش تغییرات ناگهانی ولتاژ و خازن برای صاف کردن نوسانات کار می‌کند.
3.2. تنظیمات نهایی
- نصب فیلتر: فیلتر باید در خروجی پل ترانزیستوری قرار گیرد.
- تست موج خروجی: با استفاده از اسیلوسکوپ، شکل موج خروجی را بررسی کنید تا اطمینان حاصل شود که نزدیک به 220 ولت AC با فرکانس 50 یا 60 هرتز است.
4. نکات ایمنی و عملیاتی
- ایمنی:
- از تجهیزات ایمنی مناسب مانند دستکش عایق و عینک ایمنی استفاده کنید.
- اطمینان حاصل کنید که مدار در هنگام کار از دیگر مدارها جدا باشد.
- محافظت در برابر اضافه‌بار:
- مدار باید شامل فیوزها، کلیدهای محافظتی و رله‌های حرارتی باشد تا در صورت بروز مشکلات، از آسیب به تجهیزات و خطرات جانی جلوگیری شود.
- ثبت و مستندسازی:
- تمامی مراحل و تنظیمات را مستند کنید، به ویژه تنظیمات ولتاژ، جریان و کدهای میکروکنترلر.
این روش به شما اجازه می‌دهد تا بدون استفاده از ترانسفورماتور، برق سه فاز را به تک فاز تبدیل کنید. این فرایند نیاز به دانش عمیق در زمینه الکترونیک قدرت، برنامه‌نویسی میکروکنترلر و ایمنی دارد. در نهایت، اگر به دنبال یک راهکار ساده‌تر و ایمن‌تر هستید، استفاده از ترانسفورماتورهای تجاری معمولی توصیه می‌شود.

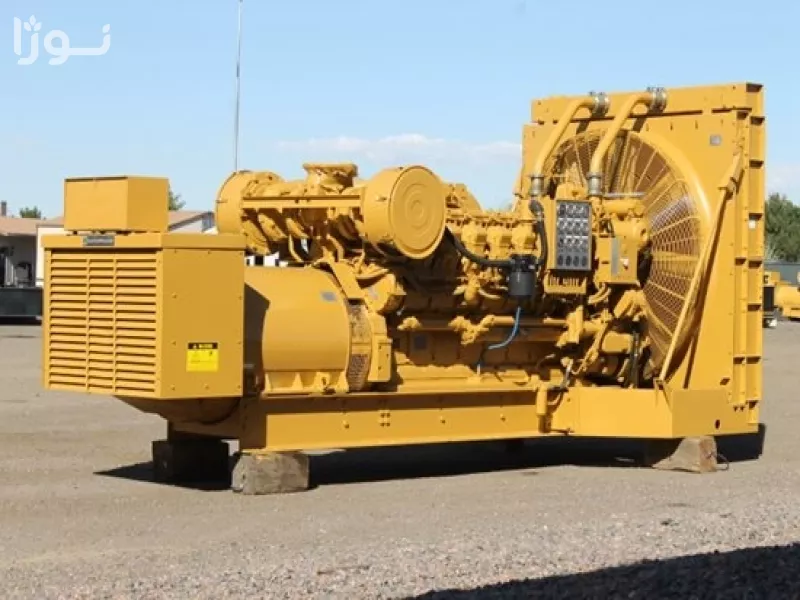

تبدیل ژنراتورهای سه‌فاز به تک‌فاز و بالعکس
تبدیل برق سه‌فاز به تک‌فاز و بالعکس به دلایل مختلفی انجام می‌شود. در اینجا روش‌ها و نکات مهم برای انجام این تبدیل را بررسی می‌کنیم.
تبدیل سه‌فاز به تک‌فاز
الف. تغییر پیکربندی اتصالات کویل
یک ژنراتور سه‌فاز می‌تواند با تغییر اتصالات بین سیم‌پیچ‌های خود به یک ژنراتور تک‌فاز تبدیل شود. برای مثال:
- - اتصال سری سیم‌پیچ‌ها: با اتصال سیم‌پیچ‌ها به صورت سری، می‌توان ژنراتور را به یک واحد تک‌فاز تبدیل کرد.
- - اتصال مخالف: با اتصال سیم‌پیچ‌های مخالف به صورت سری، می‌توان ولتاژ خروجی را دو برابر کرد.
- - اتصال موازی: این روش می‌تواند جریان خروجی را دو برابر کند.
ب. اتصال بارهای تک‌فاز به ژنراتور سه‌فاز
بارهای تک‌فاز می‌توانند به یک ژنراتور سه‌فاز به دو صورت متصل شوند:
- - اتصال بین یک فاز و نول: این روش معمولاً برای بارهای کم‌قدرت استفاده می‌شود.
- - اتصال بین دو فاز: این روش برای بارهای پرقدرت مانند کولرها یا بخاری‌ها استفاده می‌شود و معمولاً ولتاژ 208 ولت را فراهم می‌کند.
تبدیل تک‌فاز به سه‌فاز
الف. استفاده از مبدل‌های فاز
مبدل‌های فاز، مانند مبدل‌های چرخشی (RPC) می‌توانند به طور مستقیم به یک ژنراتور تک‌فاز متصل شوند تا برق سه‌فاز تولید کنند. این مبدل‌ها نیازی به تنظیمات پیچیده ندارند و می‌توانند ولتاژ فازی را با اختلاف 120 درجه ایجاد کنند.
ب. درایوهای با سرعت متغیر (VSDs / VFDs)
این دستگاه‌ها مشابه مبدل‌های چرخشی هستند و به ویژه در کاربردهایی که نیاز به کمتر از 20 اسب بخار دارند، بسیار مؤثر هستند.
انتخاب بین ژنراتورهای تک‌فاز و سه‌فاز
- ژنراتورهای تک‌فاز: معمولاً محدود به 25 kVA هستند و برای بارهای کوچک مناسبند.
- ژنراتورهای سه‌فاز:این ژنراتورها می‌توانند هم برق تک‌فاز و هم سه‌فاز تولید کنند و برای کاربردهایی با بارهای سنگین‌تر مناسب‌ترند.
انتخاب بین استفاده از یک ژنراتور تک‌فاز یا سه‌فاز به نوع کاربرد و نیازهای بار بستگی دارد. اگر تمامی دستگاه‌ها به برق تک‌فاز نیاز دارند، انتخاب یک ژنراتور تک‌فاز منطقی است. اما اگر نیاز به تأمین برق برای دستگاه‌هایی با فازهای مختلف دارید، استفاده از یک ژنراتور سه‌فاز توصیه می‌شود.
