آموزش کامل لوله کشی پکیج | راهنمای نصب و اجرا





بهترین منبع برای آموزش لوله کشی پکیج با تمام مراحل و جزئیات. راهنمای کامل نصب و اجرا شامل نحوه لوله کشی به روش انشعابی و کلکتوری









عنوان 1: مقدمه‌ای بر لوله کشی پکیج

عنوان 2: انواع لوله‌ها و اتصالات

عنوان 3: لوله کشی پکیج به روش انشعابی

عنوان 4: لوله کشی پکیج به روش کلکتوری

عنوان 5: نکات اجرایی و تست پایانی

عنوان 6: سوالات متداول کاربران







مقدمه‌ای بر لوله کشی پکیج



پکیج یک دستگاه گرمایشی است که برای تامین انرژی الزامی برای گرم کردن آب و ارسال آن به سمت رادیاتورهای مختلف استفاده میشود. نصب و لوله‌کشی پکیج یکی از مهم‌ترین مراحل راه‌اندازی سیستم گرمایش محسوب می‌شود.



لوله‌کشی پکیج به دو روش اصلی انجام می‌شود:



لوله‌کشی به روش انشعابی

در این روش یک لوله اصلی از پکیج خارج می‌شود و با استفاده از فیتینگ‌ها و ال‌های مختلف به سمت رادیاتورها هدایت می‌شود.

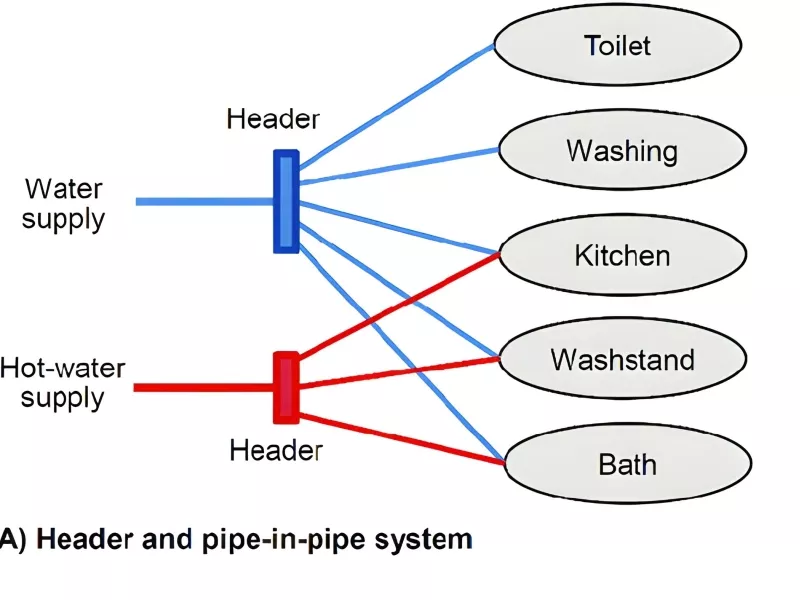

لوله‌کشی به روش کلکتوری

در این روش از یک لوله بزرگ‌تر به عنوان کلکتور استفاده می‌شود و لوله‌های کوچک‌تر به سمت رادیاتورها از آن جدا می‌شوند.



در ادامه تفاوت‌ها و مزایای این دو روش بیشتر شرح داده خواهد شد.





لوله‌کشی پکیج به روش انشعابی



در روش انشعابی یک لوله اصلی از پکیج خارج می‌شود و به سمت نقاط مختلف انشعاب می‌یابد. مراحل لوله‌کشی به روش انشعابی به شرح زیر است:



1. انتخاب محل نصب پکیج و تهیه تیوب انتقال آب از پکیج



2. کشیدن تیوب اصلی از پکیج تا نقطه اول انشعاب



3. نصب ال‌شکل بر روی تیوب و اتصال لوله جانبی برای اولین رادیاتور



4. ادامه دادن تیوب اصلی تا نقطه بعدی و انشعاب دیگری با ال



5. تکرار مراحل 2 تا 4 تا رسیدن به تمام نقاط انشعاب



6. عبور دادن تیوب اصلی از زیر دیوار و اتصال به وسایل نصب شده در کف ساختمان



7. اتصال لوله‌های جانبی به رادیاتورها



8. عایق‌کاری کامل لوله‌ها



9. تست سیستم لوله‌کشی پس از پیوستن تمام قسمت‌ها



با توجه به جزئیات فوق، لوله‌کشی پکیج به این روش انجام می‌شود.







همانطور که در زیرعنوان اول توضیح داده شد، در روش انشعابی یک لوله اصلی از پکیج خارج می‌شود و با استفاده از اتصالات به سمت رادیاتورها هدایت می‌گردد.



نکات مهم روش انشعابی عبارتند از:



- انتخاب قطر مناسب برای لوله اصلی



- استفاده از ال‌های شکل برای انشعابات



- تزریق مناسب مواد عایق پشت ال‌ها



- تعبیه واشرهای اتصال به درستی



- عایق‌کاری صحیح لوله‌ها



- پیوستگی صفر اتصالات



- مشخص‌سازی رنگی لوله‌ها



رعایت این نکات باعث اجرای صحیح و مطمئن این روش می‌شود.



لوله‌کشی پکیج به روش کلکتوری



در روش کلکتوری از یک لوله بزرگ‌تر به عنوان کلکتور استفاده می‌شود. مراحل اصلی عبارتند از:



1- انتخاب محل نصب پکیج و تهیه کلکتور اصلی



2- کشیدن کلکتور اصلی در مسیر نصب وسایل گرمایشی



3- تعبیه درپوش‌هایی بر روی کلکتور در محل خروجی لوله‌ها



4- بریدن دهانه‌ای در درپوش محل اتصال اولین رادیاتور



5- اتصال لوله فرعی به کلکتور از طریق دهانه ساخته شده



6- ادامه کار تا رسیدن به محل بعدی و تکرار مراحل



7- اتصال لوله‌های فرعی به رادیاتورها



8- عایق‌کاری کلکتور و لوله‌ها



9- تست سیستم پس از اتمام کار



مزیت اصلی روش کلکتوری صرفه‌جویی در مصالح و زمان است. البته نصب آن مشکل‌تر است.

لوله‌کشی پکیج به روش کلکتوری



همان‌طور که پیش‌تر توضیح داده شد در این روش از یک کلکتور اصلی بزرگ برای هدایت آب و جداسازی لوله‌های فرعی استفاده می‌شود.



از مهم‌ترین نکات در این روش می‌توان به این موارد اشاره کرد:



- انتخاب قطر مناسب برای کلکتور



- تعبیه درپوش‌ها در مسیر و برش‌های لازم



- اتصال محکم لوله‌های فرعی به کلکتور



- عایق‌بندی دقیق در محل اتصالات



- استفاده از واشر برای جلوگیری از نشتی



- علامت‌گذاری لوله‌ها برای تعمیرات آینده



- کنترل فشار آب قبل و بعد از اتصالات



- عایق‌کاری محکم تمامی اتصالات



رعایت این نکات در اجرای صحیح این روش ضروری است.



تفاوت‌ها و مزایای روش‌های لوله‌کشی پکیج



الف) تفاوت‌ها



- روش انشعابی از نظر نصب و اجرا ساده‌تر است اما نیاز به بیشترین متراژ لوله دارد.



- روش کلکتوری نصب و اجرای آن مشکل‌تر است اما از نظر مصالح لوله‌ای صرفه‌جویی بیشتری دارد.



- انعطاف‌پذیری در اجرای طرح‌های متفاوت در روش انشعابی بیشتر است.



- عیب‌یابی و تعمیرات در روش کلکتوری ساده‌تر انجام می‌گیرد.



ب) مزایا



- روش انشعابی: سادگی اجرا، انعطاف‌پذیری بیشتر



- روش کلکتوری: کاهش مصالح، عیب‌یابی و تعمیرات آسان‌تر



در کل هر روش بر اساس شرایط و محدودیت‌های پروژه قابل استفاده است. در پروژه‌های بزرگ‌تر از روش کلکتوری استفاده می‌شود.







معایب لوله‌کشی پکیج



الف) روش انشعابی:



- نیاز به متراژ بیشتری از لوله برای اجرا.



- انعطاف‌پذیری کمتر در صورت تغییرات بعدی طرح.



- احتمال بیشتر خطا در اجرا به دلیل اتصالات متعدد.



- مشکل‌تر شدن تعمیرات و عیب‌یابی.



ب) روش کلکتوری:



- پیچیدگی بیشتر در اجرا و نیاز به تخصص بالاتر.



- احتمال بیشتر محدودیت‌های فضایی.



- هزینه بالاتر برای مصالح کلکتور و درپوش‌ها.



- ضعف بیشتر در برابر فشار و عیب‌سازی.



- نیاز به طراحی متفاوت برای پروژه‌های مختلف.



در کل هر دو روش مزایا و معایب خاص خود را دارند که باید در انتخاب آنها مورد توجه قرار گیرد.



زیرعنوان 2: انواع لوله‌ها و اتصالات



انواع لوله‌ها و اتصالات مورد استفاده در لوله‌کشی پکیج



برای لوله‌کشی پکیج از انواع مختلفی از لوله‌ها و اتصالات استفاده می‌شود.



1. انواع لوله‌ها:



- لوله مسی: محکم، قابلیت انعطاف‌پذیری بالا دارد اما گران‌قیمت است.



- لوله پلیوینیل کلراید (PVC): ارزان‌قیمت، عایق حرارتی خوبی دارد اما ضعیف‌تر است.



- لوله پلیبوتیلن (PB): مقاوم در برابر زنگ و خوردگی، انعطاف‌پذیر است.



- لوله پلیاتیلن (PE-X): سبک، انعطاف‌پذیر و عمر مفید بالایی دارد.



2. اتصالات:



- ال (T): برای تغییر مسیر لوله.



- ال شکل: برای اتصال لوله‌های فرعی.



- تی، اتصال ساده.



- فلنج: برای اتصال لوله به تجهیزات.



بهتر است از لوله‌ها و اتصالات استاندارد و بازرسی‌شده استفاده شود.



نکات اجرایی و تست پایانی لوله‌کشی پکیج



پس از اتمام کار لوله‌کشی به هر یک از روش‌ها، بررسی و تست‌های پایانی زیر انجام می‌شود:



- بررسی صحت اتصالات و بدون نشت بودن آن‌ها



- چک کردن فشار آب در تمامی سیستم



- تست کردن جریان و فشار آب در هر رادیاتور



- بازرسی عایق‌بندی محکم لوله‌ها و اتصالات



- اطمینان از بسته بودن دریچه‌ها و وصله‌ها



- راه‌اندازی سیستم و چک کردن عملکرد صحیح



- بررسی مجدد پس از گذشت مدتی برای یافتن احتمال نشتی



- ثبت نقشه‌ها و اسناد مربوطه برای آینده



رعایت این نکات عملی موفقیت پروژه را تضمین می‌کند.









سوالات متداول کاربران درباره لوله‌کشی پکیج



1. بهترین روش لوله‌کشی پکیج چیست؟



پاسخ: هر روش مزایا و معایبی دارد. انشعابی برای طرح‌های کوچک‌تر و کلکتوری برای پروژه‌های بزرگ‌تر مناسب‌تر است.



2. چه لوله‌ای بهتر است استفاده شود؟



پاسخ: با توجه به مقرون به صرفه بودن، لوله PE-X یا پی‌وی‌سی مناسب‌ترند.



3. چگونه می‌توان فشار آب را کنترل کرد؟



پاسخ: استفاده از شیر، ونتیل و کنترل‌کننده فشار برای تنظیم میزان فشار آب.



4. آیا لوله‌ها نیاز به عایق‌بندی دارند؟



پاسخ: بله، عایق‌بندی مناسب لوله‌ها از گرمایش بیهوده جلوگیری می‌کند.



5. چگونه می‌توان سیستم را تست کرد؟



پاسخ: پس از نصب، تست فشار و عملکرد قطعات تا جریان مطلوب آب در هر نقطه.
