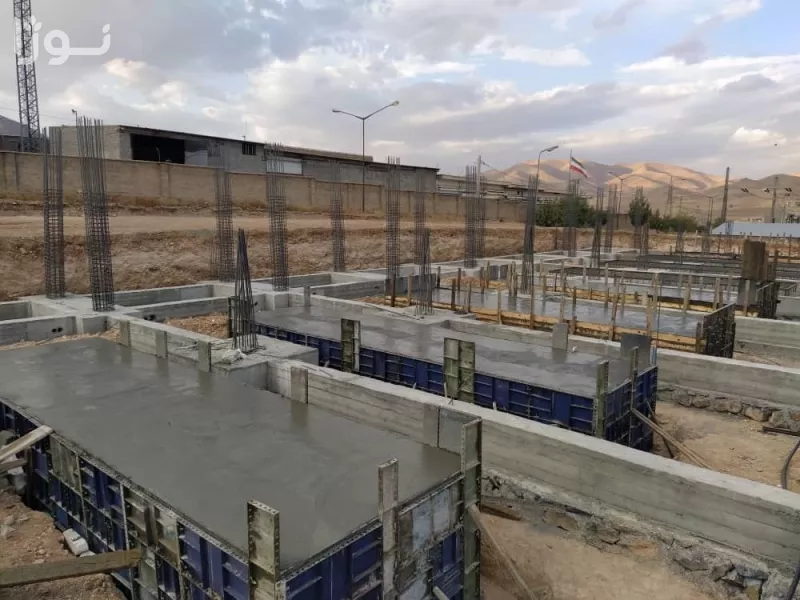

محاسبه میلگرد فونداسیون

یکی از مراحل کلیدی در فرآیند ساخت و ساز، محاسبه هزینه‌ها به دقت و درستی است. به‌ویژه در شرایطی که قیمت میلگرد و سایر مصالح به صورت روزانه نوسان دارد، انجام محاسبات مناسب می‌تواند به کاهش هزینه‌ها و افزایش بهره‌وری کمک کند.

برای این منظور، محاسبه سرانگشتی میلگرد فونداسیون یک روش مؤثر است که به مهندسان و پیمانکاران امکان می‌دهد تا به‌سرعت تخمین بزنند که چه مقدار میلگرد نیاز دارند. با محاسبه وزن میلگردهای مورد نیاز و تعداد آن‌ها، می‌توان هزینه تقریبی میلگرد را برآورد کرد. این اطلاعات در کنار هم به ایجاد یک تصویر واضح از هزینه‌های ساخت و ساز کمک می‌کند، که برای برنامه‌ریزی مالی پروژه‌های ساختمانی ضروری است.



در ادامه، به بررسی روش‌های مختلف محاسبه میلگرد فونداسیون و نکات کلیدی در این زمینه خواهیم پرداخت تا بهترین تصمیمات را برای پروژه‌های خود اتخاذ کنید.



نحوه محاسبه مقدار میلگرد مورد نیاز برای ساختمان

برای محاسبه مقدار میلگرد مورد نیاز برای یک سازه، می‌توان از روشی ساده و سریع استفاده کرد. فرض کنید با کارفرما جلسه‌ای دارید و نیاز به یک تخمین فوری از مقدار میلگرد دارید. مراحل زیر را دنبال کنید:

1. محاسبه متراژ غیر مفید

ابتدا باید متراژ غیر مفید طبقات را محاسبه کنید. به طور مثال، فرض کنید یک ساختمان ۷ طبقه با مساحت ۲۰۰ متر مربع دارید. فرمول محاسبه به صورت زیر است:

متراژ غیر مفید = (200 + 20) × تعداد طبقات

برای مثال:

متراژ غیر مفید = 7 × (200 + 20) = 7 × 220 = 1540 متر مربع

2. محاسبه وزن میلگرد

سپس، کل متراژ غیر مفید را در عدد ۶۰ یا ۶۷ کیلوگرم ضرب کنید تا وزن تقریبی میلگرد مورد نیاز به دست آید:

وزن میلگرد = متراژ غیر مفید × 60 (یا 67)

به عنوان مثال:

وزن میلگرد = 1540 × 60 = 92400 کیلوگرم (معادل 92.4 تن)

3. محاسبه هزینه کل

برای برآورد کل هزینه میلگرد، این عدد را در قیمت روز میلگرد ضرب کنید:

هزینه کل = وزن میلگرد × قیمت روز میلگرد

با استفاده از این روش ساده، می‌توانید به سرعت مقدار میلگرد مورد نیاز برای ساختمان را محاسبه کرده و برنامه‌ریزی مالی دقیقی داشته باشید.



نحوه محاسبه میلگرد فونداسیون

محاسبه میلگرد فونداسیون یکی از مراحل کلیدی در طراحی و اجرای سازه‌های ساختمانی است. این محاسبات نه تنها به تأمین استحکام سازه کمک می‌کند، بلکه بر هزینه‌های پروژه نیز تأثیرگذار است. در این راهنما، به بررسی دو روش اصلی برای محاسبه میلگرد فونداسیون می‌پردازیم: محاسبه از روی نقشه و محاسبه سرانگشتی.

1) محاسبه از روی نقشه

این روش شامل استفاده از نقشه‌های اجرایی فونداسیون برای محاسبه طول و وزن میلگردها است. این روش دقت بیشتری دارد و برای پروژه‌های بزرگ یا پیچیده توصیه می‌شود.

الف) محاسبه میلگردهای طولی

میلگردهای طولی در دو ردیف بالا و پایین فونداسیون قرار می‌گیرند. برای محاسبه آن‌ها، به نکات زیر توجه کنید:

• کاور (پوشش): این فاصله بین میلگرد و سطح بتن به جلوگیری از زنگ‌زدگی کمک می‌کند و نصب میلگردها را آسان‌تر می‌سازد. برای محافظت بیشتر، می‌توانید از پوشش‌های گالوانیزه استفاده کنید.
• خم میلگرد: خم کردن دو سر میلگردها به بهبود چسبندگی آن‌ها با بتن کمک می‌کند.

ب) محاسبه میلگردهای عرضی

میلگردهای عرضی در عرض فونداسیون قرار می‌گیرند. برای محاسبه آن‌ها نیز از فرمول مشابه استفاده می‌شود:

ج) محاسبه میلگردهای تقویتی

برای محاسبه میلگردهای تقویتی، طول میلگرد را در تعداد و وزن واحد طول میلگرد ضرب کنید.

مثال: برای یک ساختمان 3 طبقه:

2) محاسبه سرانگشتی

این روش شامل استفاده از یک فرمول تقریبی برای برآورد وزن میلگرد مورد نیاز برای هر متر مربع فونداسیون است. این روش ساده‌تر و مناسب پروژه‌های کوچک یا برآوردهای اولیه است.

ضریب نوع خاک

• خاک سست: 1.2
• خاک معمولی: 1
• خاک متراکم: 0.8

ضریب طبقات

با استفاده از این دو روش، شما می‌توانید به راحتی و با دقت کافی مقدار میلگرد مورد نیاز برای فونداسیون سازه‌های خود را محاسبه کنید. این اطلاعات به شما در برنامه‌ریزی و مدیریت هزینه‌ها کمک می‌کند و اطمینان حاصل می‌کند که سازه شما از استحکام و پایداری لازم برخوردار باشد.

انواع فونداسیون‌ها

فونداسیون‌ها به عنوان بخش اساسی ساختمان، وظیفه انتقال بار سازه به زمین را بر عهده دارند. این ساختارها به طور کلی به سه دسته تقسیم می‌شوند: فونداسیون‌های سطحی، فونداسیون‌های عمیق و فونداسیون‌های نیمه عمیق. در ادامه، به بررسی هر یک از این انواع می‌پردازیم.

1) فونداسیون پی سطحی

فونداسیون‌های سطحی در عمق کم (معمولاً کمتر از 3 متر) از سطح زمین اجرا می‌شوند و برای سازه‌های با بار کم تا متوسط مناسب هستند. انواع مختلف فونداسیون‌های سطحی عبارتند از:

• پی منفرد: این نوع فونداسیون برای تحمل بار یک ستون یا دیوار به کار می‌رود و می‌تواند به شکل‌های مختلفی مانند مربع، مستطیل، دایره و چند ضلعی طراحی شود. مثال‌هایی از پی منفرد شامل فونداسیون‌های شمعی، فونداسیون‌های گسترده و فونداسیون‌های با پاشنه هستند.
• پی نواری: این نوع فونداسیون به صورت نوارهای بتنی اجرا می‌شود و برای تحمل بار دیوارها و ستون‌هایی که در یک راستا قرار دارند مناسب است. از پی نواری در ساختمان‌های مسکونی و تجاری کم‌ارتفاع استفاده می‌شود.
• پی گسترده: این نوع فونداسیون کل مساحت زیر سازه را پوشش می‌دهد و برای سازه‌هایی که بار سنگینی دارند یا در زمین‌های با خاک ضعیف احداث می‌شوند، مناسب است. از پی گسترده در ساختمان‌های بلند مرتبه، انبارها و سوله‌ها استفاده می‌شود.
• پی شبکه‌ای: این نوع فونداسیون از شبکه‌ای از تیرها و شاه‌تیرهای بتنی یا فولادی تشکیل شده و برای سازه‌هایی که بارهای سنگینی دارند و در زمین‌های با خاک ضعیف احداث می‌شوند، مناسب است. از پی شبکه‌ای در ساختمان‌های بلند مرتبه، فرودگاه‌ها و پل‌ها استفاده می‌شود.

2) فونداسیون پی عمیق

فونداسیون‌های عمیق در عمق بیشتری از سطح زمین (معمولاً بیشتر از 3 متر) اجرا می‌شوند و برای سازه‌های با بار سنگین یا در زمین‌های با خاک ضعیف مناسب هستند. انواع مختلف فونداسیون‌های عمیق عبارتند از:

• پی شمعی: این نوع فونداسیون از شمع‌های بتنی یا فولادی تشکیل شده که به داخل زمین فرو برده می‌شوند. از پی شمعی در ساختمان‌های بلند مرتبه، پل‌ها و سازه‌های دریایی استفاده می‌شود.
• پی چاهکی: این نوع فونداسیون مشابه پی شمعی است، با این تفاوت که به جای شمع از چاهک‌های بتنی یا فولادی استفاده می‌شود. از پی چاهکی در سازه‌هایی که بارهای سنگینی دارند و در زمین‌های با خاک ضعیف احداث شده، استفاده می‌شود.
• دیوار طاقت‌بر: این نوع فونداسیون از یک دیوار بتنی ضخیم تشکیل شده که به داخل زمین امتداد می‌یابد. از دیوارهای طاقت‌بر در سازه‌هایی که در مجاورت گودبرداری‌های عمیق احداث شده‌اند، استفاده می‌شود.

3) فونداسیون پی نیمه عمیق

پی نیمه عمیق، نوعی فونداسیون است که بین پی‌های سطحی و عمیق قرار می‌گیرد. عمق این نوع فونداسیون‌ها معمولاً بین 3 تا 10 متر است و برای سازه‌هایی که بارهای متوسط تا سنگین دارند و در زمین‌هایی با خاک با ظرفیت باربری متوسط احداث می‌شوند، مناسب هستند.

پی‌های نیمه عمیق ظرفیت باربری بالاتری نسبت به پی‌های سطحی دارند و در مقایسه با پی‌های عمیق، به خاکبرداری عمیق‌تری نیاز ندارند. به طور کلی، هزینه ساخت پی‌های نیمه عمیق از پی‌های عمیق پایین‌تر است.

انتخاب نوع فونداسیون مناسب بسته به شرایط خاک، نوع سازه و بارهای وارده از اهمیت بالایی برخوردار است. با توجه به نیازهای خاص پروژه، می‌توان از هر یک از این انواع فونداسیون‌ها بهره برد تا بهترین عملکرد و پایداری حاصل شود.

نکات مهم در محاسبه میلگرد فونداسیون

محاسبه میلگرد فونداسیون یکی از مراحل کلیدی در ساخت هر سازه است و نیاز به دقت و توجه به جزئیات دارد. در اینجا به نکات مهمی که باید در نظر گرفته شوند، می‌پردازیم:

1. نوع خاک

هنگام محاسبه میلگرد فونداسیون، ضروری است که پی ساختمان بر روی خاک باربر و مقاوم طبیعی اجرا شود. نوع خاک تأثیر مستقیم بر ظرفیت باربری فونداسیون دارد.

2. عمق یخبندان

بر اساس آیین‌نامه مقررات ملی ایران، عمق یخبندان هر منطقه متناسب با دمای آنجا تعیین می‌شود. به همین دلیل، عمق استقرار پی باید پایین‌تر از عمق یخبندان در نظر گرفته شود تا از آسیب‌های ناشی از انجماد جلوگیری شود.

3. ارتفاع پی‌های سطحی

حداقل ارتفاعی که برای پی‌های سطحی باید در نظر گرفت، ۵۰ سانتی‌متر است. این ارتفاع به پایداری و استحکام فونداسیون کمک می‌کند.

4. قطر و فاصله آرماتورها

قطر آرماتورهای به کار رفته در فونداسیون باید حداقل ۱۰ میلی‌متر باشد. همچنین فاصله آکس به آکس آرماتورها باید بین ۱۰ تا ۳۵ سانتی‌متر در نظر گرفته شود تا از توزیع مناسب بار اطمینان حاصل شود.

5. نرم‌افزارهای محاسباتی

با استفاده از نرم‌افزارهایی مانند SAFE می‌توانید ابعاد فونداسیون، میلگردهای طولی و تقویتی را به صورت دقیق محاسبه کنید. این ابزارها به تسهیل فرآیند برنامه‌ریزی و طراحی کمک می‌کنند.

انتخاب میلگرد مناسب برای فونداسیون

انتخاب میلگرد مناسب به عوامل مختلفی از جمله نوع فونداسیون، نوع خاک، وزن سازه، تعداد طبقات و شرایط آب و هوایی بستگی دارد. به طور کلی:

• برای میلگردهای طولی و تقویتی در ساختمان‌های ۳ و ۴ طبقه، از سایز ۱۸ یا ۲۰ استفاده می‌شود.
• برای فونداسیون عرضی، میلگردهایی با سایز ۱۴ یا ۱۶ معمولاً مناسب هستند.

بهترین میلگردها برای فونداسیون شامل میلگردهای A3، A4 و اپوکسی می‌شوند. با این حال، توصیه می‌شود برای انتخاب نهایی با یک مهندس عمران یا سازه مشورت کنید.

مقدار میلگرد مورد نیاز برای فونداسیون

مقدار میلگرد مورد نیاز برای فونداسیون به نوع سازه بستگی دارد:

• فونداسیون‌های بتنی مسلح: بین ۳۵ تا ۵۰ کیلوگرم میلگرد در هر متر مربع.
• فونداسیون‌های اسکلت فلزی:
  • ۴۵ تا ۶۵ کیلوگرم برای اسکلت با مهاربندی هم‌مرکز.
  • ۶۵ تا ۹۰ کیلوگرم برای اسکلت با قاب خمشی.

متره و برآورد

متره

متره به اندازه‌گیری و محاسبه مقدار مصالح مورد نیاز برای اجرای یک پروژه گفته می‌شود. این کار معمولاً بر اساس نقشه‌ها و مشخصات فنی پروژه انجام می‌گیرد.

برآورد

برآورد به پیش‌بینی هزینه اجرای یک پروژه اشاره دارد که به متره بستگی دارد. در برآورد، علاوه بر هزینه مصالح، هزینه‌های دیگری مانند نیروی انسانی، ماشین‌آلات، حمل‌ونقل و سایر هزینه‌های جانبی نیز محاسبه می‌شوند.

اهمیت متره و برآورد

این دو فرآیند نقش مهمی در پروژه‌های عمرانی و معماری دارند و به موارد زیر کمک می‌کنند:

• تعیین بودجه مورد نیاز برای اجرای پروژه
• انتخاب پیمانکار مناسب
• نظارت بر اجرای پروژه
• مدیریت هزینه‌های پروژه

فونداسیون یا پی ساختمان، مهم‌ترین بخش هر سازه است. محاسبه دقیق میلگرد فونداسیون به پایداری سازه کمک می‌کند و شامل میلگردهای طولی، عرضی و تقویتی می‌شود. اگر در خصوص نحوه، قیمت و روش محاسبه مقدار میلگرد فونداسیون از نقشه سوال دارید، کارشناسان ما در اصفهان آهن آماده پاسخگویی به شما هستند. با ما تماس بگیرید تا بهترین مشاوره را دریافت کنید.

محاسبه مقدار میلگرد مورد نیاز برای ساختمان

برای انجام مقدار میلگرد مورد نیاز برای ساختمان، از فرمول زیر استفاده می‌شود:

200 + 20 متر × تعداد طبقات = کل متراژ غیر مفید

پس از محاسبه کل متراژ غیر مفید، این مقدار را در عدد 60 تا 67 کیلوگرم ضرب کنید:

60 الی 67 × کل متراژ غیر مفید

نکات مهم در محاسبه میلگرد فونداسیون

• پی ساختمان باید بر روی خاک باربر و مقاوم طبیعی اجرا شود.
• حداقل ارتفاع پی‌های سطحی باید 50 سانتی‌متر باشد.
• قطر آرماتورهای به کار رفته در فونداسیون باید ۱۰ میلی‌متر (Φ۱۰) باشد.

انواع فونداسیون

فونداسیون‌ها به سه نوع اصلی تقسیم می‌شوند:

• پی سطحی
• پی نیمه عمیق
• پی عمیق
