انواع روش های اتصال میلگرد

مقدمه

در صنعت ساخت و ساز، به ویژه در زمینه آرماتوربندی، برای اتصال میلگردها به یکدیگر از وصله میلگرد استفاده می‌شود. روش‌های متفاوتی برای این اتصال وجود دارد که هر کدام مزایا و معایب خاص خود را دارند. علاوه بر این روش‌ها، عوامل متعددی نیز باید در نظر گرفته شوند. به عنوان مثال، قیمت و هزینه کوپلینگ میلگرد از جمله این موارد است.

همچنین ضروری است که به بررسی ضوابط و آیین‌نامه‌های مربوط به این حوزه پرداخته شود، زیرا رعایت آن‌ها اهمیت زیادی دارد. در این مطلب به این موضوعات به صورت جامع پرداخته خواهد شد؛ بنابراین تا انتهای مقاله با ما همراه باشید.

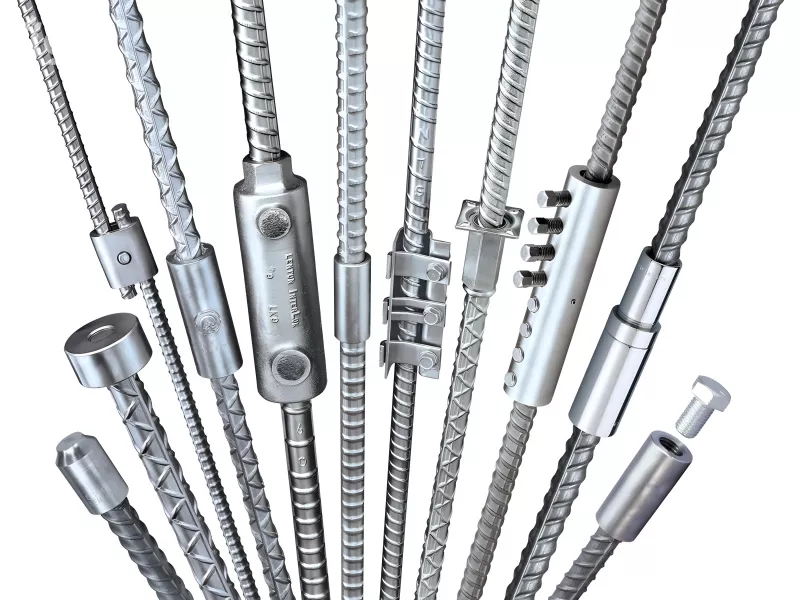

انواع وصله میلگرد (کوپلینگ میلگرد)

همان‌طور که در ابتدای مطلب اشاره کردیم، برای اتصال میلگردها در صنعت ساختمان‌سازی از وصله میلگرد استفاده می‌شود. انواع کوپلینگ میلگرد وجود دارند که هر یک از آن‌ها دارای آیین‌نامه‌ها و قوانین خاص خود هستند؛ بنابراین قبل از اقدام به اجرا، ضروری است که تمامی این موارد به دقت مورد بررسی قرار گیرند.

در ادامه، به تفصیل این روش‌ها را برای شما شرح خواهیم داد. بنابراین، با ما همراه باشید.

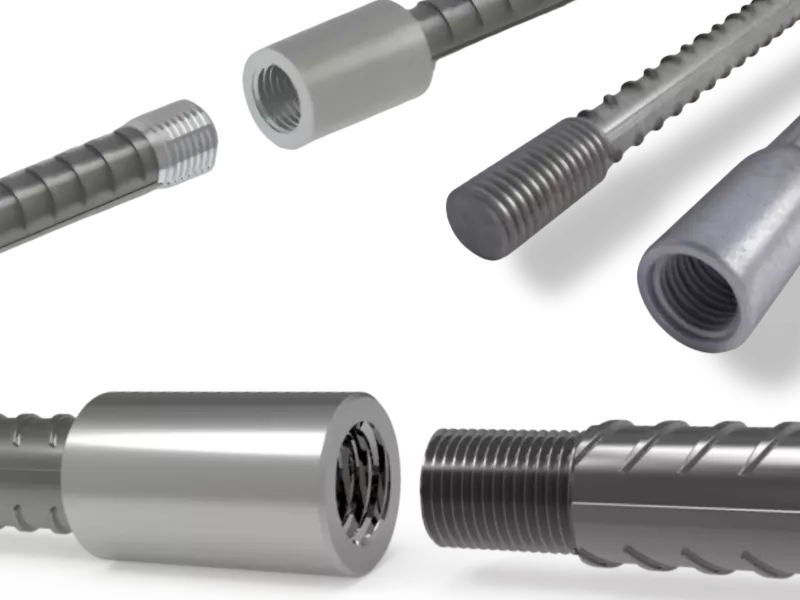

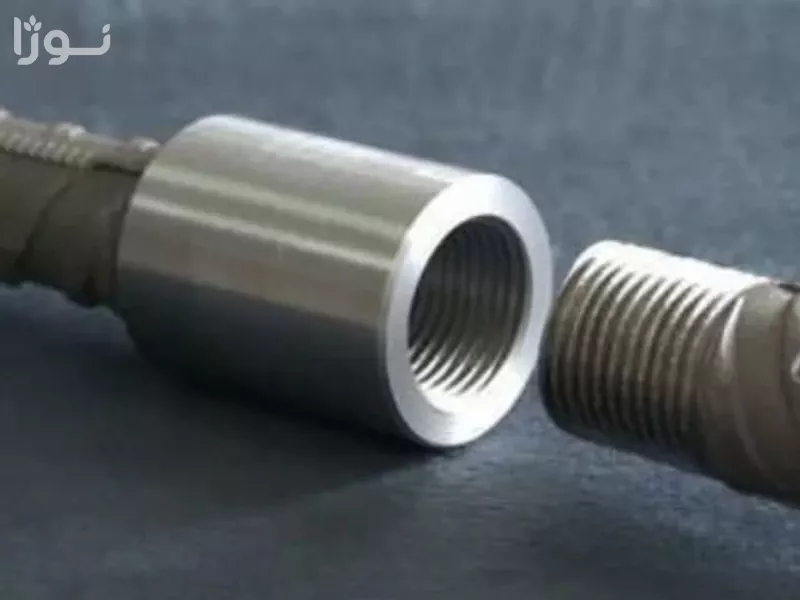

وصله مکانیکی

یکی از اولین و مطمئن‌ترین روش‌های اتصال که قصد معرفی آن را داریم، وصله مکانیکی است. این روش با استفاده از رزوه‌کاری سر میلگردها و به کمک ماشین‌های تراشکاری انجام می‌شود. هنگام استفاده از این نوع وصله، ضروری است که جوانب مختلفی را مورد بررسی قرار دهید، به ویژه نحوه اجرا، پیکربندی و ملزومات که از اهمیت بالایی برخوردارند.

دلایل متعددی وجود دارد که باعث می‌شود استفاده از وصله میلگرد مکانیکی گسترش یابد. به عنوان مثال، در مواردی که فاصله مقاطع کم است، ستون‌ها مثالی بارز از این موضوع هستند که باید نیروی بسیار زیادی را تحمل کنند. در این شرایط، بهترین گزینه استفاده از وصله مکانیکی است.

همچنین، استفاده از وصله‌هایی که باعث افزایش طول مقطع می‌شوند، ممنوع است؛ بنابراین در چنین مواقعی می‌توان از وصله مکانیکی بهره برد.

وصله پوششی (تماسی و غیر تماسی) یا اورلب

یکی از متداول‌ترین انواع وصله‌ها، وصله پوششی است. در این روش، میلگردها بر روی یکدیگر قرار می‌گیرند و با استفاده از مفتول به یکدیگر متصل می‌شوند. اجرای این نوع وصله‌ها به دو صورت تماسی و غیر تماسی امکان‌پذیر است. هر کدام از این روش‌ها ویژگی‌های خاص خود را دارند: در نوع تماسی، مقاطع اتصال یافته با یکدیگر در تماس هستند، در حالی که در نوع غیر تماسی، برای جلوگیری از ایجاد حفره در وصله، از بتن استفاده می‌شود.

لازم به ذکر است که اگر میلگردها دارای قطر بالایی باشند، استفاده از وصله پوششی طبق ضوابط موجود به طور کامل ممنوع است.

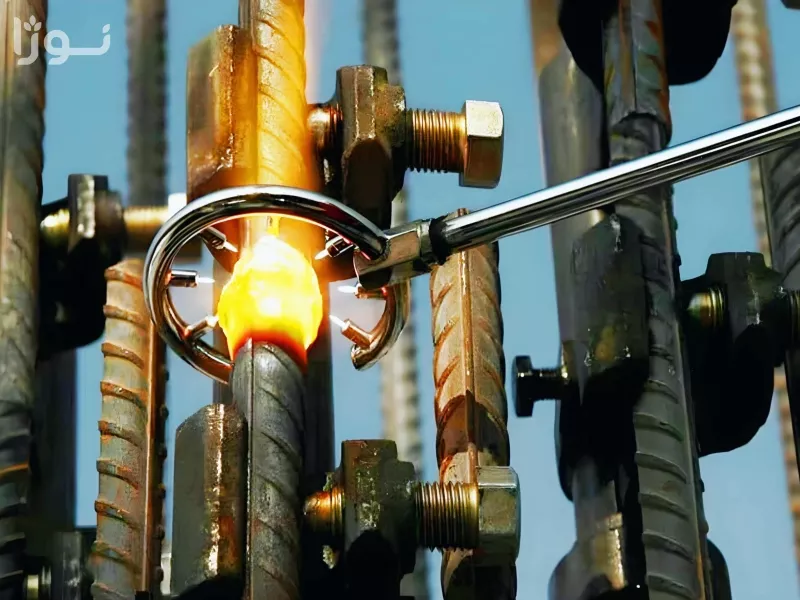

وصله جوشی(فورجینگ)

وصله جوشی یکی از انواع وصله‌های میلگرد محسوب می‌شود که با استفاده از حرارت و فشار انجام می‌شود. عملکرد این نوع وصله به نحوه اجرای آن بستگی دارد. اگر اجرای وصله جوشی در شرایط کاملاً مناسب و با کنترل کیفیت ویژه انجام شود، می‌توانید مشاهده کنید که از نظر انتقال تنش کاملاً کاربردی است.

در صورتی که مقاطع موجود تا 19 میلی‌متر قطر داشته باشند، دمای مورد نیاز برای جوشکاری باید 150 درجه سانتی‌گراد باشد. اما اگر طول مقاطع بیشتر از 22 میلی‌متر باشد، دمای مورد نیاز به 260 درجه سانتی‌گراد افزایش می‌یابد. برای دقت بیشتر در تعیین دمای جوش، پیشنهاد می‌شود حتماً از کربن استفاده کنید.

وصله اتکایی

یکی از انواع کوپلینگ میلگرد، وصله اتکایی است. در این روش برای اتصال میلگردها از بست‌های مختلف و پیچ استفاده می‌شود. در شرایطی که میلگردها تحت فشار زیادی قرار بگیرند، برای انتقال تنش می‌توان از وصله اتکایی بهره برد. بنابراین می‌توان گفت که از این نوع وصله‌ها تنها زمانی استفاده می‌شود که نیاز داریم آن را دور پیچ‌ها یا اعضایی که همراه با خاموت هستند، ببندیم.

وصله میلگرد آجدار

وصله میلگرد آجدار نقاط اتصالی هستند که در این نوع میلگردها مشاهده می‌شوند. این وصله‌ها خود دارای انواع مختلفی هستند که هر کدام کاربردهای منحصر به فرد خود را دارند و نیازمند رعایت ضوابط و قوانین خاصی هستند. هنگام انتخاب هر یک از این روش‌ها، ضروری است که استانداردهای روز دنیا را مورد بررسی قرار دهید. ممکن است از خود بپرسید که چرا تنوع در کوپلینگ میلگرد آجدار این‌قدر زیاد است.

فرآیند ساختمان‌سازی با استفاده از حجم زیادی از بتن پیش می‌رود. این موضوع می‌تواند محدودیت‌ها و پیچیدگی‌های زیادی را برای مهندسان و پیمانکاران ایجاد کند. این محدودیت‌ها موجب می‌شود تا مهندسان برای پیشبرد کارهای خود، روش‌های مختلفی را امتحان کنند تا به نتیجه‌گیری مشخصی دست یابند. برای استفاده از هر یک از این روش‌ها، در نظر گرفتن استانداردها و ضوابط آیین‌نامه الزامی است. در این بین، وصله جوشی به عنوان متداول‌ترین وصله برای میلگردهای آجدار شناخته می‌شود.

روش های وصله میلگرد

هنگام انتخاب روش‌های کوپلینگ میلگرد، ضروری است که پارامترهای مختلفی مانند عملکرد آن‌ها در برابر نیروهای کششی و فشاری را بررسی کنید. زمانی که دو مقطع در صنعت ساختمان‌سازی به یکدیگر متصل می‌شوند، باید توانایی مقاومت بالا در برابر نیروهای وارده را داشته باشند. اجرای هر یک از این روش‌های وصله باید با دقت فراوان انجام شود و کوچک‌ترین جزئیات نیز نباید از نظر دور بمانند.

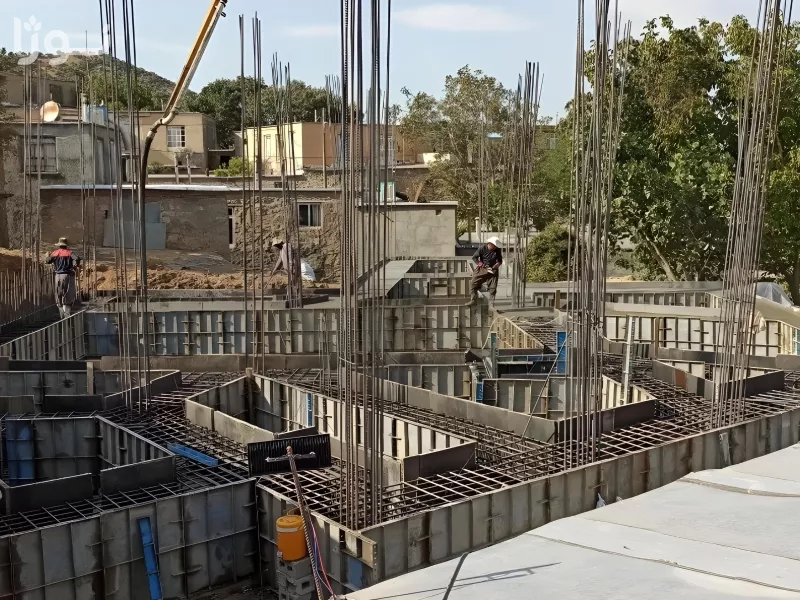

وصله میلگرد ستون

استفاده از سازه‌های بتن آرمه به دلیل ویژگی‌های منحصر به فردشان، روز به روز در حال افزایش است. مقاومت بالا و مقرون به صرفه بودن دو مورد از مهم‌ترین ویژگی‌هایی هستند که باعث می‌شوند انتخاب این سازه‌ها در اولویت قرار گیرد. از اجزای حیاتی این سازه‌ها، میلگردها به شمار می‌آیند.

گاهی اوقات نیاز است تا انواع میلگردها در بخش‌های مختلف، مانند ستون، به یکدیگر متصل شوند. در این مواقع می‌توان از وصله میلگرد استفاده کرد. برای کوپلینگ میلگرد ستون روش‌های مختلفی وجود دارد. رایج‌ترین روشی که در حال حاضر مورداستفاده قرار می‌گیرد، وصله پوششی است، اما روش‌های دیگری نیز مانند وصله اتکایی و مکانیکی نیز کاربرد دارند که در مطالب قبلی به طور جامع به بررسی آن‌ها پرداخته‌ایم.

وصله میلگرد فونداسیون

هنگام اجرای کوپلینگ میلگرد فونداسیون، توجه به برخی نکات و جزئیات از اهمیت بالایی برخوردار است. از جمله موارد کلیدی که باید در نظر گرفته شوند، می‌توان به موارد زیر اشاره کرد:

• هیچ‌گونه قطع شدگی نباید حداقل تا فاصله یک متری از ستون مشاهده شود.
• اگر از وصله پوششی برای فونداسیون استفاده می‌شود، قطر میلگردهای موجود نباید بیشتر از 36 میلی‌متر باشد.
• تا حد امکان، وصله‌ها نباید در یک نقطه متمرکز شوند.
• برای محدود کردن محل وصله، می‌توان میلگرد را قطع کرد.
• وصله‌ای که زیر ستون قرار می‌گیرد، باید به دور از هرگونه تنش باشد.

این موارد از جمله نکات مهمی هستند که در رابطه با وصله‌های میلگرد در فونداسیون باید به آن‌ها توجه شود.

وصله میلگرد دیوار برشی

وصله میلگرد دیوار برشی به روش‌های مختلفی قابل اجراست. پیش از انتخاب هر یک از این روش‌ها، ضروری است تا بررسی‌ها و محاسبات لازم انجام شود. در نهایت، با در نظر گرفتن شرایط موجود، باید از بهترین نوع وصله استفاده کرد. در حال حاضر، وصله‌های پوششی به عنوان پرکاربردترین نوع وصله‌ها شناخته می‌شوند که می‌توانند به دو صورت تماسی و غیر تماسی اجرا شوند. البته باید توجه داشت که برخی محدودیت‌ها در اجرای وصله پوششی وجود دارد؛ به عنوان مثال، قطر میلگرد نباید بیشتر از 36 میلی‌متر باشد.

محاسبه طول وصله میلگرد

یکی از سوالات اصلی که برای بسیاری از افراد مطرح می‌شود، روش محاسبه طول وصله میلگرد است. برای انجام این محاسبه، ضروری است که شرایط سازه به طور دقیق مد نظر قرار گیرد. اما اگر به دنبال یک محاسبه تقریبی هستید، می‌توانید از یک فرمول خاص استفاده کنید.

در صورتی که مقدار به دست آمده با مقدار نهایی اختلاف زیادی داشته باشد، باید آن را مجدداً بررسی و اصلاح کنید. اگر مقدار نزدیک باشد، در ابتدا باید از پرت شدن میلگرد جلوگیری کرده و سپس نسبت به اصلاح اقدام کنید.

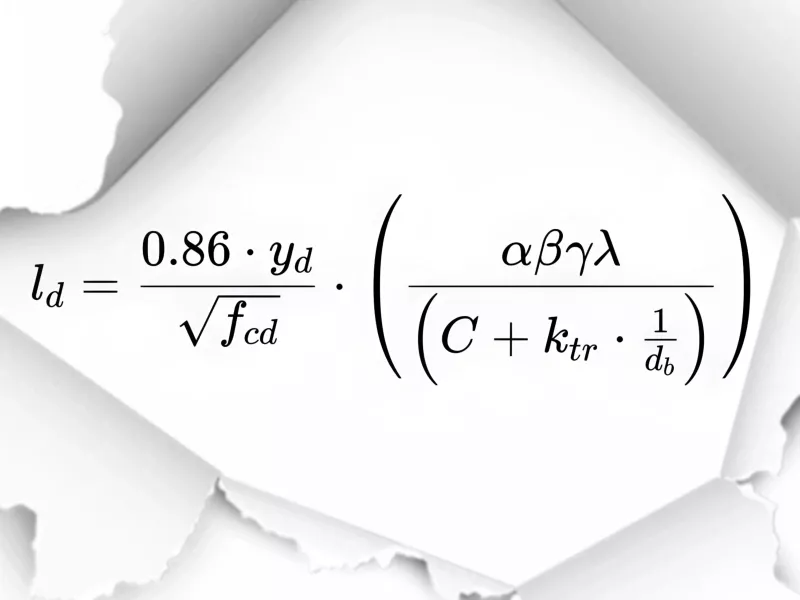

فرمولی که می‌توانید برای محاسبه طول وصله میلگرد به کار ببرید به شرح زیر است:

با یک مثال بدست آوردن طول وصله میلگرد را بهتر توضیح میدهم

مثال:

فرض کنید:

• قطر میلگرد (d_b) = 20 میلی‌متر
• مقاومت کششی میلگرد (f_yd) = 400 مگاپاسکال
• مقاومت فشاری بتن (f_cd) = 25 مگاپاسکال
• ضریب اتصال (C + k_tr) = 1.5

با استفاده از این مقادیر، طول وصله میلگرد را محاسبه کنید.

قیمت و هزینه وصله میلگرد

یکی از مسائل کلیدی در ارتباط با وصله‌های میلگرد، قیمت و هزینه آن‌ها است. هزینه این وصله‌ها تحت تأثیر پارامترهای مختلفی قرار دارد. مهم‌ترین این پارامترها، روش انتخابی برای وصله است. به عنوان مثال، برخی از روش‌ها ممکن است زمان‌بر باشند و متخصصان در حین اجرا با چالش‌های مختلفی مواجه شوند؛ در این صورت هزینه‌ای که کارگران دریافت می‌کنند، نیز افزایش خواهد یافت.

علاوه بر این، عواملی مانند تعداد جوش‌ها، میزان گاز مصرفی، و تعداد کارگران نیز به صورت مستقیم یا غیرمستقیم بر هزینه کل تأثیرگذار هستند.

ضوابط آیین نامه‌ای وصله میلگرد

در زمان اجرای هر یک از روش‌های کوپلینگ میلگرد، رعایت یک سری ضوابط آیین نامه‌ای ضروری است. نادیده گرفتن این ضوابط می‌تواند به شدت ایمنی را به خطر اندازد و مشکلات متعددی ایجاد کند. برخی از مهم‌ترین این ضوابط که از مبحث نهم مقررات ملی ساختمان و آبا استخراج شده، عبارتند از:

• اگر میلگردها دارای قطر بالایی باشند، استفاده از وصله پوششی که رایج‌ترین روش است، توصیه نمی‌شود.
• برای قطعات کششی، استفاده از وصله مکانیکی یا جوش ضروری است.
• در شرایطی که ضوابط لرزه‌ای برقرار هستند، می‌توان از وصله مکانیکی فقط در صورت وجود قاب‌های خمشی استفاده کرد.
• استفاده از قاب‌های خمشی در وصله تیپ یک محدودیت‌هایی دارد؛ به عنوان مثال، اگر تغییر شکل غیر ارتجاعی باشد، استفاده از این نوع قاب‌ها مجاز نیست.
• وجود بارهای مختلف مانند خستگی و دینامیکی ایجاب می‌کند که هنگام انتخاب وصله مکانیکی، از برخی موارد مانند اثرات شیار و بریدگی در آرماتور اجتناب شود.
• در انتخاب هر وصله، باید به حداقل مقاومت آن‌ها در برابر نیروهای وارده توجه ویژه‌ای داشته باشید.
• تا حد امکان، باید از تمرکز وصله یا کوپلینگ میلگرد در یک نقطه خاص جلوگیری کنید.

موارد ذکر شده تنها بخشی از ضوابط آیین نامه‌ای هستند که باید به آن‌ها توجه ویژه‌ای داشته باشید.

جمع‌بندی

در این مطلب، تلاش کردیم تا اطلاعات جامع و کاملی درباره وصله میلگرد ارائه دهیم. روش‌های گوناگونی برای اجرای وصله یا کوپلینگ میلگرد وجود دارد که هر کدام در صنعت ساختمان‌سازی بسیار کاربردی هستند. ما سعی کردیم به بررسی این روش‌ها و نکات مهم مرتبط با هر یک بپردازیم.

علاوه بر این، وصله در مواردی نظیر فونداسیون، ستون و دیوار برشی نیز از اهمیت ویژه‌ای برخوردار است و دارای انواع خاص خود می‌باشد. متداول‌ترین روش، وصله پوششی است که می‌توان آن را به دو صورت تماسی و غیر تماسی اجرا کرد.

در ادامه، نحوه محاسبه طول وصله‌ها را بررسی کردیم که برای دستیابی به نتایج دقیق، در نظر گرفتن شرایط سازه ضروری است. همچنین به بررسی پارامترهای تأثیرگذار بر هزینه و قیمت اجرای وصله یا کوپلینگ میلگرد پرداختیم که در نظر گرفتن تمامی متغیرها از اهمیت بالایی برخوردار است.

در انتها، مهم‌ترین ضوابط آیین‌نامه‌ای برای اجرای هر یک از وصله‌های میلگرد را بیان کردیم که برای حفظ ایمنی سازه باید مورد توجه قرار گیرند.
